対応引張力を343kN以下とした先端圧縮型アンカーです。
部材の構成を必要強度に対して最適化し製品コストの低減を実現し、
同形式アンカーを用いる工事では工費縮減に貢献します。

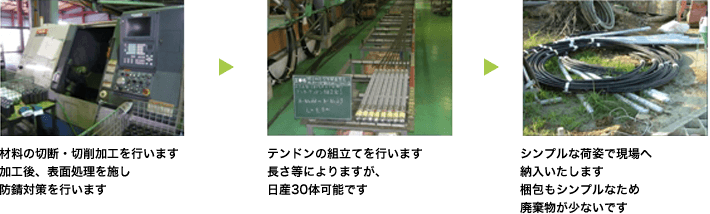

アンカーテンドンの部材加工から組み立てまでを自社工場にて行い、
シンプルな荷姿で工事現場へ納品します。 対応アンカー力を343kN以下に制限して部材の構成と強度の最適化を図り、
先端圧縮型アンカーでありながら大幅なコストダウンを実現しました

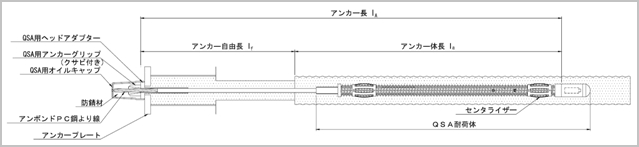

先端圧縮型アンカーの特性に加え、スパイラル筋を配した耐荷体を採用し、
応力分散特性の向上を図っています

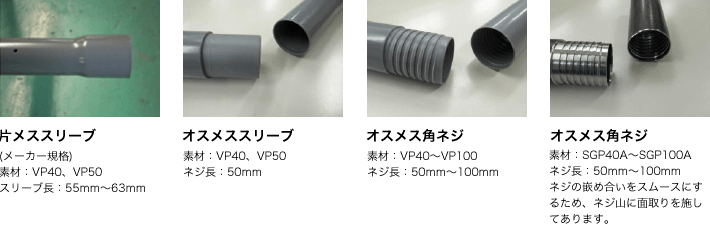

アンカーテンドンは、防錆油の充填されたアンボンドシースとグラウトによって保護されています
QSA耐荷体の鋼製部材は、防食処理された鋼材により保護されています

くさび定着システムを採用しています

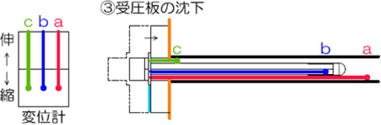

※アンカーの施工に際して、打設挿入時の残尺のばらつきや緊張時における受圧板の沈下など、テンドン自由長の変化が発生した場合も、テンドン全長を把持・定着が可能なために施工性が良好です

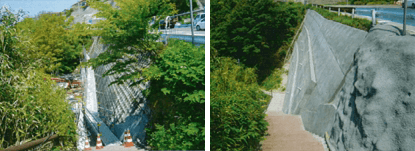

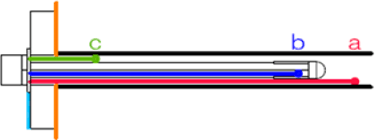

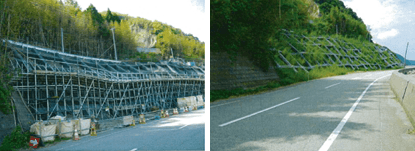

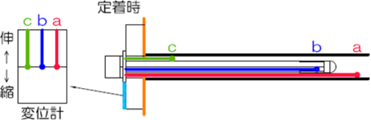

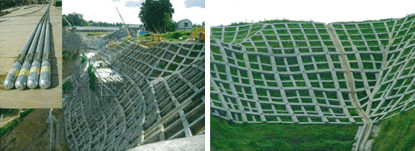

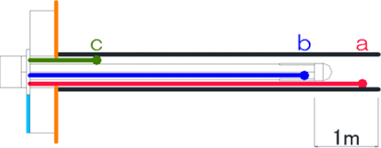

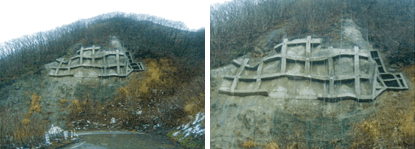

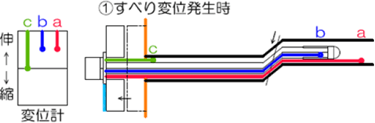

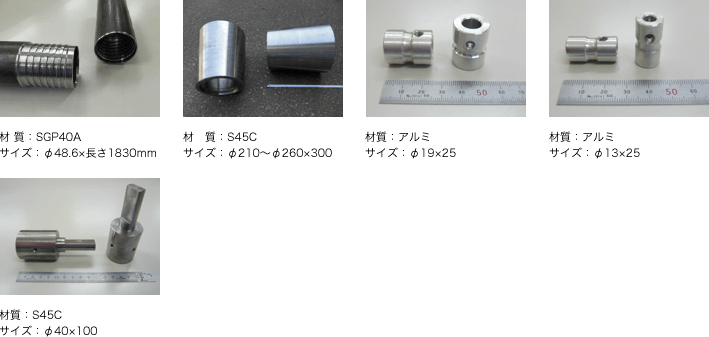

アンカー機能確認システム ECOM（Madein新潟登録）との併用が可能です

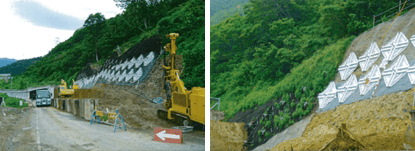

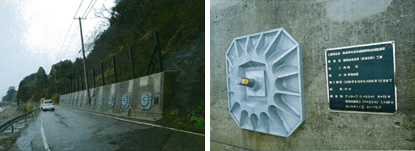

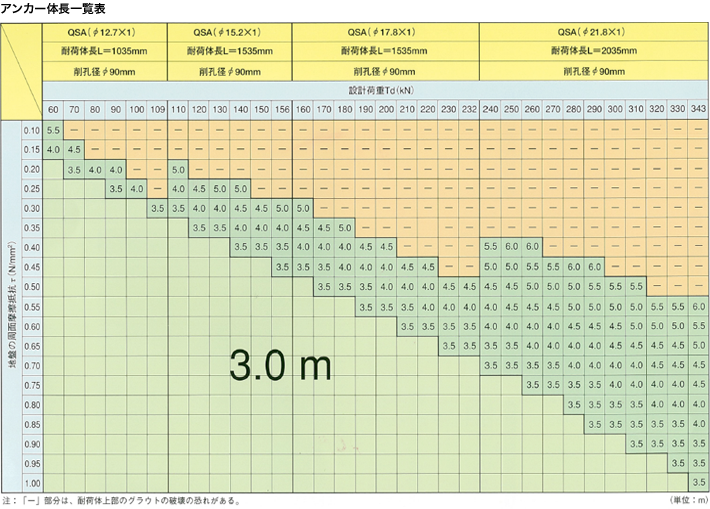

■設計の際は…
・アンカー引張力が343kN以下である事
・アンカー体定着長が6m以下である事

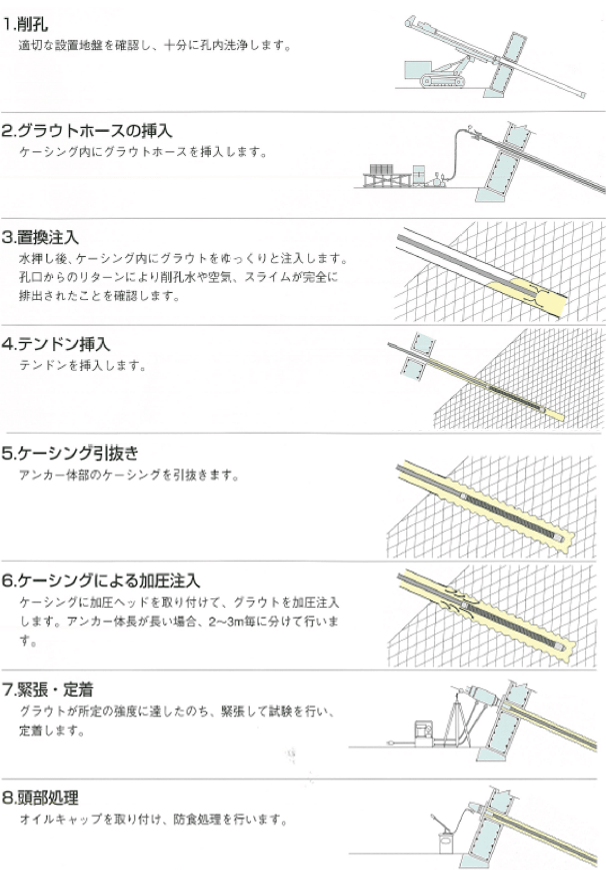

■施工手順

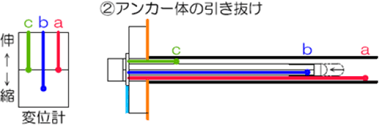

アンカーの緊張力は様々な要因で変化することがあるといわれています。このため、グラウンドアンカーは定期的な維持管理を共用期間の終了まで継続する必要がありますが、現在あるアンカーの維持管理には次のような問題や課題が挙げられます。
① 地表部の目視判定が主で、緊張力に異常が生じていても健全と判定されることが多い。
② 緊張力計測は高コストとなるケースが多い。
③ 緊張力計測のみでは、緊張力変化の原因を特定することが難しい。

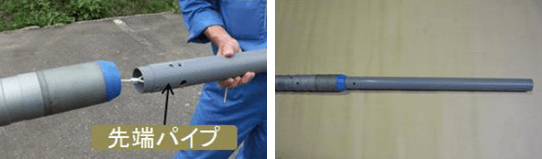

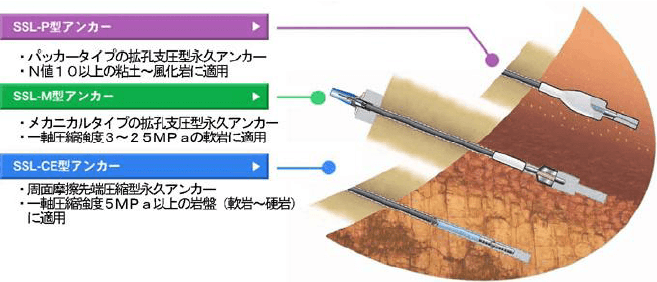

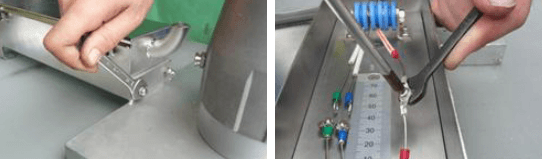

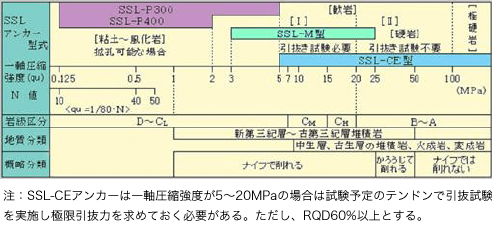

SSLアンカーの詳細は、サンスイ・ナビコ株式会社のホームページからご確認ください。

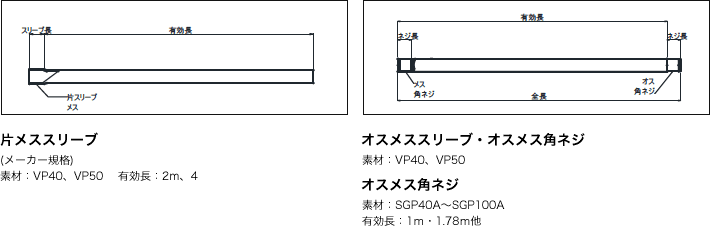

パイプひずみ計の詳細は、株式会社東京電機のホームページからご確認ください。
